HUAWEI TECHNOLOGIES



Edición: 01
Fecha: 25-11-2024



HUAWEI TECHNOLOGIES
CO., LTD.



Copyright © Huawei Technologies Co., Ltd. 2024. Todos los derechos reservados.

Quedan terminantemente prohibidas la reproducción y la divulgación del presente documento en todo o en parte, de cualquier forma y por cualquier medio, sin la autorización previa de Huawei Technologies Co., Ltd. otorgada por escrito.

Marcas registradas y permisos

 y otras marcas registradas de Huawei pertenecen a Huawei Technologies Co., Ltd. Todas las demás marcas registradas y los otros nombres comerciales mencionados en este documento son propiedad de sus respectivos titulares. Aviso
Las funciones, los productos y los servicios adquiridos están estipulados en el contrato celebrado entre Huawei y el cliente. Es posible que la totalidad o parte de los productos, las funciones y los servicios descritos en el presente documento no se encuentren dentro del alcance de compra o de uso. A menos que el contrato especifique lo contrario, ninguna de las afirmaciones, informaciones ni recomendaciones contenidas en este documento constituye garantía alguna, ni expresa ni implícita.
La información contenida en este documento se encuentra sujeta a cambios sin previo aviso. Durante la preparación de este documento, hemos hecho todo lo posible para garantizar la precisión de los contenidos. Sin embargo, ninguna declaración, información ni recomendación aquí contenida constituye garantía alguna, ni expresa ni implícita.



Huawei Technologies Co., Ltd.

Dirección: Huawei Industrial Base
Bantian, Longgang
Shenzhen 518129
República Popular China
Sitio web: https://www.huawei.com
Correo electrónico: support@huawei.com



Contenido


1. INFORMACIÓN GENERAL DEL PRODUCTO
   Descripción del indicador LED

2. CONFIGURACIÓN MESH MEDIANTE EL USO DE LA APLICACIÓN WIFI PLUS
   Configuración del primer Access Point (AP 1)
   Configuración del segundo Access Point (AP 2)

3. CONFIGURACIÓN MESH DE FORMA MANUAL
   Configuración de primer Access Point (AP 1)
   Configuración del segundo Access Point (AP 2)
   Recomendaciones para la instalación

4. PARÁMETROS

5. PREGUNTAS FRECUENTES



1. Información general del producto.

El WA8021V5 es un Access Point (AP) que proporciona WiFi de Doble Banda y puertos de Red Gigabit.



Puertos y botones



WA8021V5	Descripción
Puerto de alimentación	Se conecta a una fuente de alimentación de 12.0 V; 1.0 A.
Botón de emparejamiento	Cuando el AP haya detectado un dispositivo que pueda emparejarse, presiona el botón de emparejamiento del AP durante 3 segundos y libéralo. El indicador parpadeará rápidamente. El dispositivo que esté en modo de emparejamiento se conectará a la red WiFi del AP.
Botón de Reset	Mantén presionado el botón de Reset del dispositivo durante más de 2 segundos con una aguja y libéralo hasta que el indicador LED se apague. Una vez que el dispositivo se haya reiniciado y que el indicador LED se haya encendido en color rojo, esto indicará que se han restablecido los ajustes de fábrica.
Puerto de red	Se adapta como WAN o LAN: Cuando se conecta al Gateway funciona como puerto WAN, si se conecta a dispositivos, tales como PC o Consolas, funciona como puerto LAN.



Descripción del indicador LED



Estado	Descripción
Blanco Fijo	Acceso a Internet disponible.
Rojo Fijo	Acceso a Internet no disponible. 1. El AP se está encendiendo. 2. El AP no está conectado al Gateway.
Parpadea lentamente en Rojo (una vez por segundo)	El AP ha detectado un dispositivo que puede emparejarse.
Parpadea rápidamente en Rojo (dos veces por segundo)	El AP se está emparejando con el gateway Huawei en modo de un solo clic.
	El AP está realizando el emparejamiento vía WPS.



Configuración Mesh mediante el uso de la aplicación WiFi PLUS

2. Descarga la App WiFi PLUS.

1. Ingresa a tu proveedor de aplicaciones, busca la aplicación WiFi PLUS e instálala en tu dispositivo.





   Registro de usuario

   Una vez que la instalación de la App WiFi PLUS finalizo, sigue los siguientes pasos para registrar tu usuario.

   1. Abre la App.
   2. Da clic en la opción “Soy un usuario nuevo”.






   3. Crea tu cuenta completando los campos solicitados y da clic en aceptar.





   Configuración del primer Access Point (AP 1).

   4. Selecciona “Iniciar configuración”.






   5. Completa los pasos indicados en la “Guía de configuración inicial” y da clic en “Siguiente paso”.



     NOTA:
   En caso de no haber conectado tu teléfono a la red Wi-Fi del AP 1 en el paso 5 y estar conectado a una red Wi-Fi diferente, la aplicación mostrará el siguiente mensaje "Da clic en entendido y conecta tu teléfono a la red Wi-Fi del AP 1".




   6. Configura el nombre y la contraseña de tu red WiFi, da clic en Aceptar.



     NOTA:
   Si deseas utilizar una contraseña diferente; como contraseña de inicio de sesión
   en el dispositivo da clic en el icono naranja y configura tu nueva contraseña y da clic en “Aceptar”.



   7. Espera mientras se completa la configuración.






   8. Reconecta tu celular a la red WiFi previamente configurada.





   9. Conecta el AP 1 al módem mediante un cable de red (Ethernet). El indicador LED cambiará a color blanco fijo. Da clic en el botón “Detección de conexiones de red” (Internet).





   10. Espera a que la conexión de red sea detectada y da clic en “Configuración del segundo dispositivo”.





   NOTA:
   1. En caso de no detectar conexión de red (Internet), la App mostrará el siguiente mensaje:







   Configuración del segundo Access Point (AP 2)

   11. Sigue los pasos indicados en “Instalación de dispositivo”. Marca la casilla y da clic en “Siguiente paso”.



   12. Espera mientras los dispositivos APs se configuran.


   13. Una vez completado el proceso, haz clic en “Instalación completada”. Ahora puedes cambiar la ubicación del AP 2 a donde necesites extender la señal de WiFi.


     14. Continúa disfrutando de todas las funcionalidades de tus APs.





3. Configuración de Mesh de forma manual

Configuración de primer Access Point (AP 1).

1. Conecta el cable de alimentación. No conectes el cable de Red (Ethernet).





2. Conecta la PC o teléfono a la red WiFi “HUAWEI-XXXX” del AP. Los datos se encuentran al reverso en la etiqueta del equipo.





3. Abre un navegador y escribe la dirección 192.168.101.1 en la barra de búsqueda, se mostrará la página de configuración.





4. Selecciona "Iniciar" en la Interfaz Gráfica del AP.






5. Selecciona la opción “Continuar”.





6. Selecciona el modo "DHCP" y da clic en “Siguiente".





7. Personaliza tu red WiFi (Nombre de la Red y contraseña) y da clic en "Siguiente".





8. Personaliza la contraseña de administrador y de clic en "Siguiente".




9. Espera mientras se completa la configuración y da clic en “Finalizar”.




10. Conecta el AP 1 que acabas de personalizar al módem mediante un cable red (Ethernet).




11. El indicador LED cambiará a color blanco fijo.




• Para reducir la interferencia se recomienda apagar el WLAN de tu ONT. Si la ONT es Huawei localiza el botón WLAN en un costado del dispositivo y presiona el mismo durante al menos 5 segundos o hasta que el indicador LED del WLAN de la ONT se apague.
• Para ONT de cualquier otra marca contacta a tu proveedor de servicios.
• También se puede usar un cable de Red para conectar una PC al AP y después configurar el modo de acceso a Internet en la PC.
• Si el Band Steering está habilitado, se admite tanto el WiFi de 2.4 GHz como el WiFi de 5 GHz y el AP seleccionará automáticamente la banda de frecuencia WiFi más rápida.
• Se pueden conectar dispositivos (tales como PC) a otros puertos de red del AP utilizando cables de Red (Ethernet) para acceder a Internet.



Configuración del segundo Access Point (AP 2).
Opción 1: Emparejamiento con un sólo clic (WPS).

1. Conecta el cable de alimentación al AP 2.




2. Coloca el segundo AP cerca del primer AP (a no más de 2 metros).





3. Presiona el botón de WPS del primer AP durante 5 segundos, luego presiona el botón WPS del segundo AP durante 5 segundos. No presiones ambos botones al mismo tiempo.



4. El indicador LED de ambos equipos comenzará a parpadear rápidamente en color rojo.

5. Espera hasta que el indicador LED del AP cambie a color blanco fijo, lo que indicará que el emparejamiento ha sido exitoso. Ahora puedes cambiar la ubicación del AP2 tomando en cuenta las recomendaciones para la instalación que encontrarás al final de esta sección.




• El nombre y la contraseña de WiFi del primer AP se sincroniza automáticamente con la red WiFi del segundo AP.
• Todos los cambios que se realicen en ambos equipos (AP 1 y AP 2) se verán reflejados en cada uno por igual.
• Se pueden conectar dispositivos (tales como PC) a los puertos de red del AP utilizando cables de Red (Ethernet) para acceder a Internet.
• Para lograr una mejor cobertura de señal, sigue las recomendaciones de la página 22 del documento.



Opción 2: Configuración del segundo Access Point (AP 2) mediante un cable ethernet.

1. Conecta el cable de alimentación al AP 2.




2. Conecta una punta del cable de Red (Ethernet) a cualquiera de los puertos de Red del primer AP y coloca la segunda punta a cualquiera de los puertos de Red del segundo AP. Cable de red (Ethernet)





3. El indicador LED de ambos equipos comenzará a parpadear rápidamente en color rojo.

4. Espera hasta que el indicador LED del AP cambie a color blanco fijo, lo que indicará que el emparejamiento ha sido exitoso. Ahora puedes cambiar la ubicación del AP 2 tomando en cuenta las recomendaciones de la página 22.




• El nombre y la contraseña de WiFi del primer AP se sincroniza automáticamente con la red WiFi del segundo AP.
• Todos los cambios que se realicen en ambos dispositivos (AP 1 y AP 2) se verán reflejados en cada uno por igual.
• Se pueden conectar dispositivos (tales como PC) a los puertos de red del AP utilizando cables de Red (Ethernet) para acceder a Internet.
• Para lograr una mejor cobertura de señal, sigue las recomendaciones de la página 22.

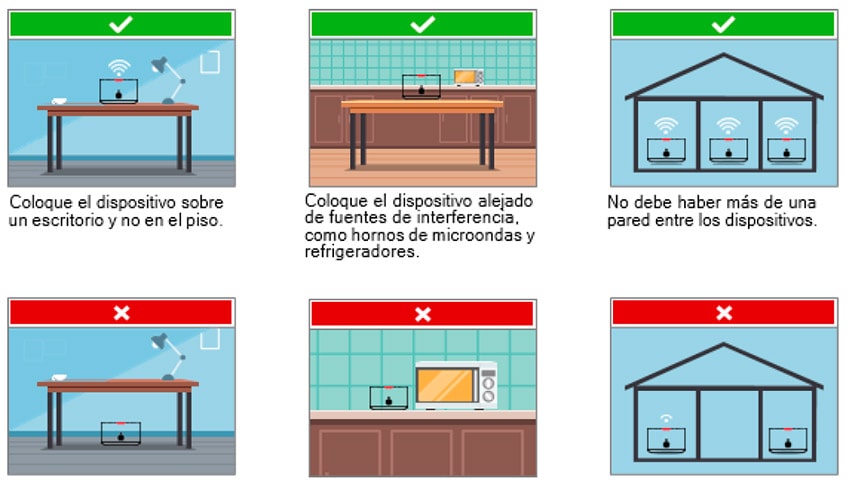

Recomendaciones para la instalación





• También puedes consultar la aplicación WiFi PLUS para conocer si la distancia entre el AP y el Gateway es óptima en el apartado de Dispositivos y Optimizar ubicación de AP.

• Para reducir la interferencia se recomienda apagar el WLAN de tu ONT. Si la ONT es Huawei localiza el botón WLAN en un costado del dispositivo y presiona el mismo durante al menos 5 segundos o hasta que el indicador LED del WLAN de la ONT se apague.

• Para ONT de cualquier otra marca contacta a tu proveedor de servicios.



4 Parámetros



Concepto	Especificación
Fuente de alimentación del sistema	Consulta la placa de identificación del dispositivo.
Entrada del adaptador de alimentación	Consulta la placa de identificación del adaptador.
Consumo de energía máximo	7.8 W
Temperatura ambiente	De 0 °C a 40 °C (de 32 °F a 104 °F)
Humedad ambiente	5 % a 95 % (sin condensación)
Tamaño (altura x ancho x profundidad) (sin almohadillas)	65.5 mm × 105 mm × 105 mm
Peso (sin adaptador de alimentación)	Aproximadamente 195 g



5 Preguntas Frecuentes

¿Qué puedo hacer si ocurre un problema al configurar el modo de acceso a Internet?

Mantén presionado el botón de Reset del Access Point durante más de 2 segundos con una aguja y libéralo cuando el indicador se apague. Una vez que el dispositivo se haya reiniciado y que el indicador LED se encienda en color rojo, esto indicará que se han restablecido los ajustes de fábrica.

1. No se encuentra la red WiFi del AP: Asegúrate de que el dispositivo esté encendido. Espera un momento. Una vez iniciado el dispositivo, vuelve a buscar la red WiFi.

2. No se puede acceder a la página de configuración: Asegúrate de que el teléfono celular esté conectado a la red WiFi del AP e ingresa la dirección IP en el cuadro de direcciones del navegador. (Para obtener la dirección IP, consulta la etiqueta al reverso del producto).

3. No se puede acceder a Internet después de configurar los ajustes: Asegúrate de que el Gateway esté conectado al dispositivo mediante el cable de red (Ethernet) para que puedas acceder a Internet. Si el cable de red está conectado, asegúrate de que la conexión sea correcta.



¿Cómo se restablecen los ajustes de fábrica del AP?

Mantén presionado el botón de Reset del Access Point durante más de 2 segundos con una aguja y libéralo cuando el indicador se apague. Una vez que el dispositivo se haya reiniciado y que el indicador LED se encienda en color rojo, esto indicará que se han restablecido los ajustes de fábrica.

Nota

1. Una vez que se hayan restablecido los ajustes de fábrica, los parámetros de configuración del dispositivo se borrarán y será necesario volver a configurarlos



¿El AP admite WiFi 5GHz? ¿Cómo me conecto a WiFi 5GHz?

Sí, el dispositivo admite WiFi de 5GHz por defecto, las bandas de WiFi de 2.4GHz y 5GHz aparecerán con el mismo nombre. El dispositivo se conectará automáticamente a la banda de frecuencia óptima. Para fijar la conexión en la banda de frecuencia 5GHz, deshabilita la función de “Band Steering” siguiendo estos pasos:

1. Conecta un teléfono celular a la red WiFi del AP.

2. Ingresa la dirección IP en el cuadro de direcciones del navegador y presiona Enter. (Para obtener la dirección IP, consulta la etiqueta al reverso del producto).

3. En la página de inicio de sesión que aparece en la pantalla, ingresa la contraseña según lo indicado.

4. Selecciona My WiFi y desactiva “Band Steering”. A continuación, se mostrarán dos nombres de WiFi. Conéctese a la red WiFi que finaliza con “_5G”.



¿Cómo se cambian el nombre y la contraseña de WiFi del AP?

A través de la aplicación WiFi PLUS.

1.  Entra a tu aplicación e ingresa en la opción Ajustes de WiFi

2. Cambia el nombre y la contraseña de WiFi.

Manualmente

1. Conecta un teléfono celular a la red WiFi del AP.

2. Ingresa la dirección IP de la interfaz gráfica 192.168.101.1 en el cuadro de direcciones de un navegador y presiona Enter (Para obtener la dirección IP, consulta la etiqueta al reverso del producto).

3. En la página de inicio de sesión que aparece en la pantalla, ingresa la contraseña según lo indicado.

4. Selecciona My WiFi en la página web, cambia el nombre y la contraseña de WiFi.

 Nota
Si el nombre y la contraseña de WiFi se sincronizan con los del Gateway, consulta el método para cambiarlos que se describe para el Gateway.



¿Cómo puedo recuperar mi contraseña de WiFi?

1. Utiliza un cable de red para conectarte al puerto de red del AP desde una PC.

2. Ingresa la dirección IP de la interfaz gráfica 192.168.101.1 en el cuadro de direcciones de un navegador y presiona Enter (Para obtener la dirección IP, consulta la etiqueta al reverso del producto).

3. Ingresa la dirección IP en el cuadro de direcciones de un navegador y presiona Enter (Para obtener la dirección IP, consulta la etiqueta al reverso del producto).

4. En la página de inicio de sesión que aparece en la pantalla, ingresa la contraseña según lo indicado.

5. Selecciona My WiFi en la página web y haz clic en después del cuadro de texto WiFi Password para ver la contraseña de WiFi.



¿Cómo puedo recuperar mi contraseña de inicio de sesión?

1. Reestablece los ajustes de fábrica del AP.

2. Mantén presionado el botón de Reset del dispositivo durante más de 2 segundos con una aguja y libéralo cuando el indicador se apague. Una vez que el dispositivo se haya reiniciado y que el indicador LED se encienda en color rojo, esto indicará que se han restablecido los ajustes de fábrica.

3. Ingresa la dirección IP en el cuadro de direcciones de un navegador y presiona Enter (Para obtener la dirección IP, consulta la etiqueta al reverso del producto).

4. En la página de inicio de sesión que aparece en la pantalla, ingresa la contraseña según lo indicado.

5. Sigue las indicaciones de la guía para configurar la contraseña de inicio de sesión del administrador.
